클라우드 38일차

점검사항

1. 마운트[KVM1, KVM2]

mount | grep /cloud



2. 어제 생성했던 가상머신 삭제하기. 처음 생성시 default 네트워크에 연결

-> 수정하는 방식으로 default 네트워크에서 vswitch01(ovs)로 이동

-> 인스턴스 생성시 처음부터 ovs에 연결되면서 생성되도록하기

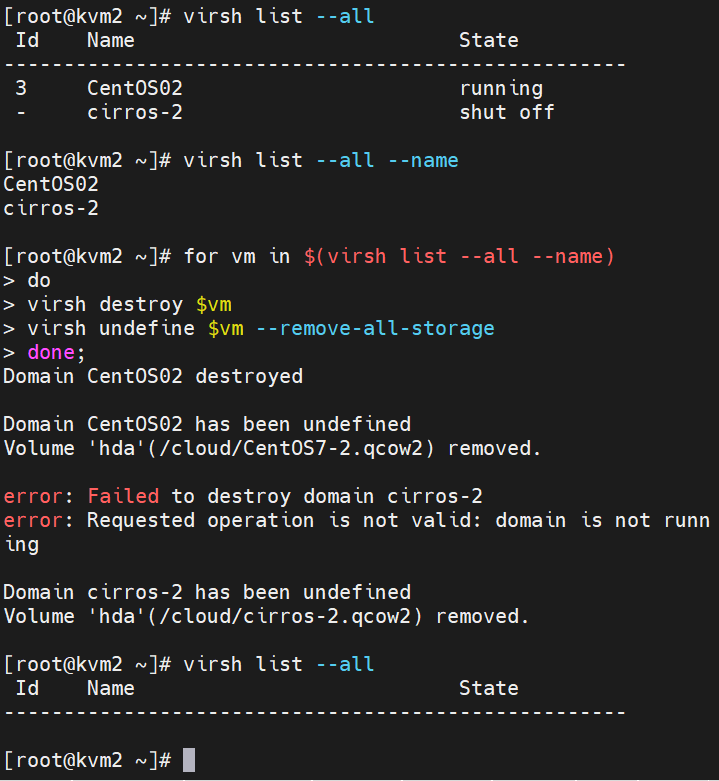

한번에 다 삭제하는 방법은 없지만 위와같이 for 반복문으로 대상들을 없앨 수는 있다.



3. 네트워크 정보

```

virsh net-list --all  # 네트워크 이름을 확인

brctl show  # 네트워크에 포함된 가상스위치를 확인(linux bridge)

ovs-vsctl show  # OpenvSwitch 기반의 가상 스위치 정보를 확인할 수 있다

```



???



ovs-vsctl show 하면 위와같이 나오는데 이때 Bridge랑 같은 이름을 가진것은 네트워크 관리용 포트이다.

그외의 것들은 network port이다. 그래서 이 포트로 데이터가 들어와서 나가는 것을 조절할 수 있다. 이것은 실재 인터페이스로 인터넷과 연결되어 있다.





예를들어 gre12같은 경우 211.183.3.102와 원격으로 연결되어 있다고 적혀 있다. 이건 원격에 있는 인터페이스를 의미한다. 이걸 만들면 외부에 있는 녀석과 터널이 만들어진것처럼 행동한다. 그래서 결국 큰 스위치에 가상머신들이 연결된것처럼 행동한다.

이때 가상머신이 여러개가 연결된다면 vlan으로 각각의 디바이스들을 구분해주면 된다. vlan 정보는 네트워크를 넘어갈 수 없다. 하지만 gre tunnel을 사용하면 vlan에 상관없이 넘어갈 수 있으니 vlan을 사용해도 된다.

이게 클라우드로 올라가면 1vlan = 1 테넌트 = 4096개 라고 부른다.

이걸 확장해서 VxLAN으로 해야 더 많은 사람들을 유치할 수 있게 된다.



돌아와서 브릿지부터 조정해보자



외부 연결을 위한 ovs는 txt 파일을 이용하여 eth0을 vswitch01에 포함시키는 방법 내부 연결용 ovs는 명령을 통해 생성

```

ovs-vsctl add-br vswitch02

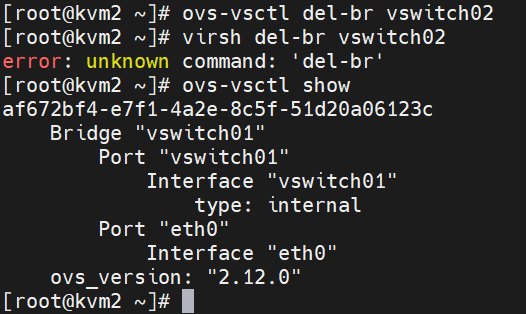

ovs-vsctl del-br vswitch02

```



????

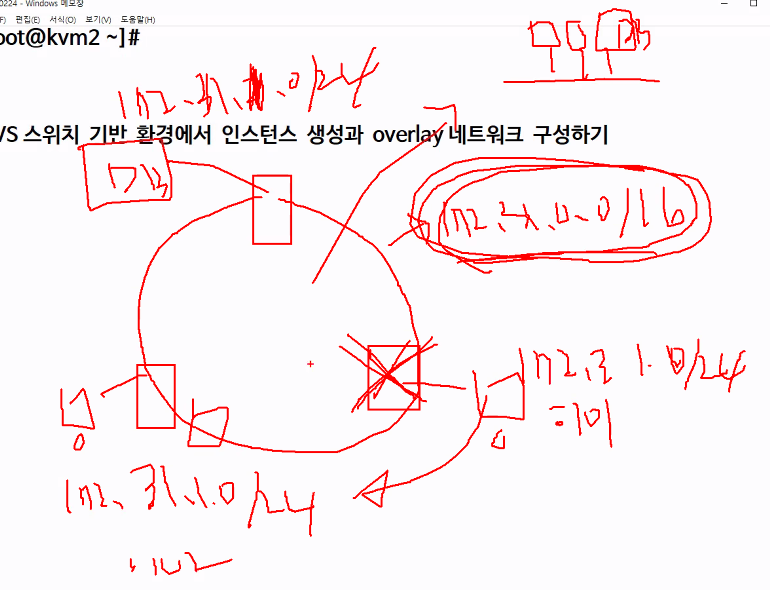

OVS 스위치 기반 환경에서 인스턴스 생성과 overlay 네트워크 구성하기

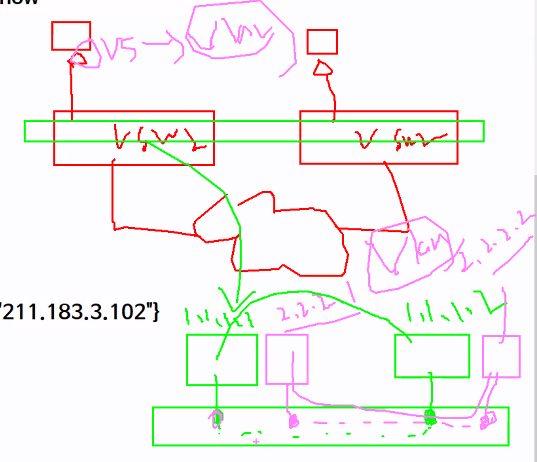

위와같이 스위치별로 VM을 만들고 overlay 네트워크를 구성하면 한쪽에서 문제가 생기어도 VM을 다른쪽으로 옮기기만 하면 된다.



step 1. 내부 연결용/overlay 네트워크를 위한 vswitch 생성하기 -> 터널의 필요성

```kvm1, kvm2

ovs-vsctl add-br vswitch03

```



step 2.

각각의 스위치에서 포트를 만들고 터널을 만들어주자.

step1에서 생성한 vswitch03에 터널 연결용 포트를 생성하고 두 서버 사이에 터널을 구성한다.

```

ovs-vsctl add-port vswitch03 gre172 -- set interface gre172 type=gre options:remote_ip=211.183.3.102

# ovs-vsctl del-port vswitch03 gre172  # 삭제시 명령어

```

vswitch03에 포트 추가 gre172

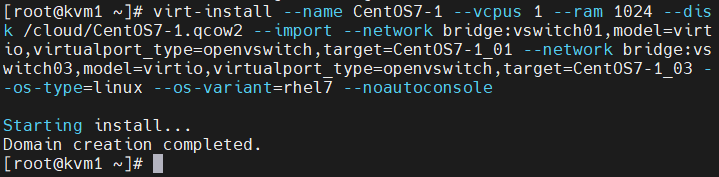

step 3. 인스턴스 생성하기

- 생성하면서 vswitch01, vswitch03에 연결되어야 한다.



# kvm1
virt-install --name CentOS7-1 --vcpus 1 --ram 1024 \
--disk /cloud/CentOS7-1.qcow2 --import \
--network bridge:vswitch01,model=virtio,virtualport_type=openvswitch,target=CentOS7-1_01 \
--network bridge:vswitch03,model=virtio,virtualport_type=openvswitch,target=CentOS7-1_03 \
--os-type=linux --os-variant=rhel7 --noautoconsole

# kvm2
virt-install --name CentOS7-2 --vcpus 1 --ram 1024 \
--disk /cloud/CentOS7-2.qcow2 --import \
--network bridge:vswitch01,model=virtio,virtualport_type=openvswitch,target=CentOS7-2_01 \
--network bridge:vswitch03,model=virtio,virtualport_type=openvswitch,target=CentOS7-2_03 \
--os-type=linux --os-variant=rhel7 --noautoconsole

위의 방식으로 kvm1, kvm2 모두에 만들어주자.



???



터널을 이용해서만든 overlay network가 있고 여기에는 DHCP서버가 없기 때문에 ip를 우리가 직접 부여해야 한다.

CentOS7-1_03, CentOS7-1_03을 같은 vlan에 놓는 작업을 해보자





step 4. 오버레이 네트워크에 연결된 가상머신들의 포트에 vlan 설정하기

```

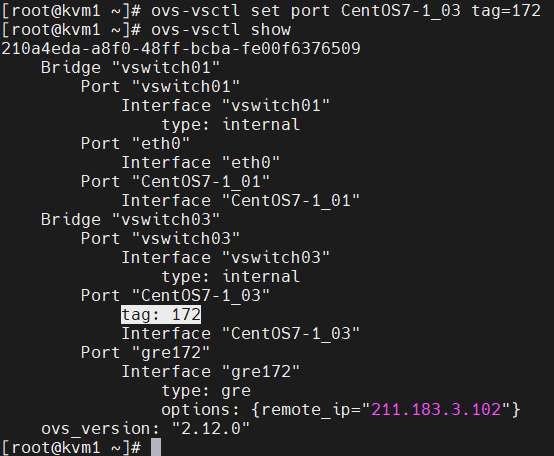

ovs-vsctl set port CentOS7-1_03 tag=172

ovs-vsctl show

```

해주면 tag라면서 vlan이 설정된다.





step 5. 인스턴스에 진입하여 인터페이스 설정후 오버레이를 통한 통신상태 확인하기



```

virsh console CentOS7-1

```

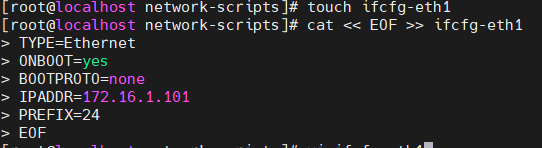

들어가서 네트워크 부분에 정보 입력하기

```

systemctl restart network

```

하면 에러뜬다! 망할!





NAME과 DEVICE를 넣어주었다.

그리고 가상머신을 잠시 껏다가 켰다. 그랬더니 된다.



kvm2도 동일하게 만들어주자



???



웹서비스 이미지를 수정해보자

virt-customize : base 이미지에 필요한 설정 정보를 미리입력하고 변경된 내용에 기반하여 인스턴스를 배포하는 방법을 사용하자



virt-customize (libguestfs.org)

virt-customize



virt-customize [-V | --version]

-a 변경할 볼륨(디스크)을 지정
virt-customize -a centos7.qcow2

--root-password password:test123  # 많이 씀
--root-password password:file명변경

--upload FILE:DEST  #로컬에 있는 파일을 이미지의 특정 디렉토리에 upload하는 방법
--upload a.txt:/etc
#KVM의 현재 작업 디렉토리에 있는 a.txt파일을 이미지의 /etc디렉토리에 동일한 이름으로 업로드한다.
--upload a.txt:/etc/b.txt

--copy SOURCE:DEST


### 자주사용 ###
#--firstboot 관련 옵션은 이미지에서의 실행이 설치가아니라 인스턴스로 동작할 때 실행할 명령어들에 대한 정의
[--firstboot SCRIPT]
# --firstboot a.sh -> a.sh을 첫 부팅시 실행(생성된 인스턴스가 처음 부팅이 되면서 a.sh파일을 실행)
[--firstboot-command 'CMD+ARGS']
# 생성된 인스턴스가 처음 부팅되면서 실행할 명령어들을 입력 --firstboot-command 'git clone ...'
[--firstboot-install PKG,PKG..]
# Base 이미지 자체에는 설치되어 있지 않지만 인스턴스로 처음 부팅된 뒤 리눅스가 실행되면
# 패키지 들을 설치한다
# ex. --firstboot-install httpd,git,curl,vim
# (회사에 있는 모든 서버들이 동일 애플리케이션을 실행하는 경우에는 적절하지 않음)

[--install PKG,PKG..]
# 베이스 이미지 - 이미지에 직접 설치
[--run SCRIPT]
# 베이스 이미지에서 특정 쉘 파일을 실행
[--run-command 'CMD+ARGS']
# 베이스이미지에서 특정 명령을 실행

### 사용할 수 있음 ###
[--mkdir DIR]
[--move SOURCE:DEST]
[--uninstall PKG,PKG..]
[--update]
# 베이스이미지를 update
[--hostname HOSTNAME]
# 이미지의 기본 hostname인 localhost.localdomain을 원하는 이름으로 변경시켜줌
[--selinux-relabel]
#selinux가 종료되어 있다면 이를 실행



--- 실습 ---

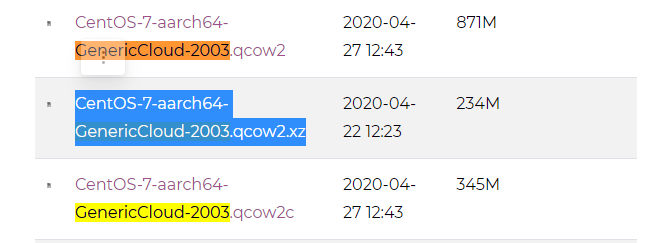

1. openstack cloud image에서 base이미지 다운로드하기

2. 아래의 조건에 맞는 이미지 커스터마이징하기

호스트이름 : gildong

이미지에 설치 : httpd

로컬에 있는 index.html파일을 base이미지의 /var/www/html에 upload

인스턴스로 부팅될 때 httpd 실행. 방화벽은 미리 중지시켜둔다

루트패스워드 : test1234

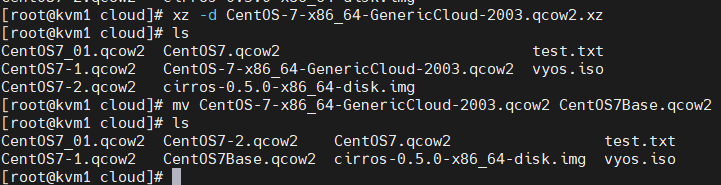

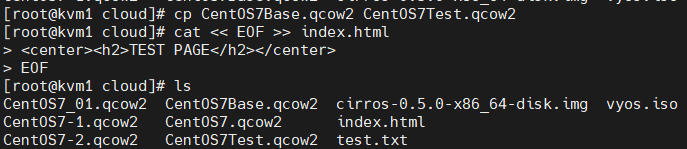

암튼 파일을 받아와서 압출풀고 이름 바꾸자



이제 CentOS7Base.qcow2의 내용을 수정해서 이미지를 띄워보자

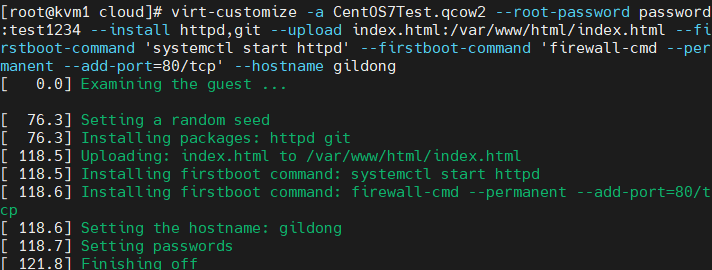

virt-customize -a CentOS7Test.qcow2 --root-password password:test1234 \
--install httpd,git --upload index.html:/var/www/html/index.html \
--firstboot-command 'systemctl start httpd' \
--firstboot-command 'firewall-cmd --permanent --add-port=80/tcp' \
--hostname gildong --selinux-relabel

# kvm1
virt-install --name gildong --vcpus 1 --ram 1024 \
--disk /cloud/CentOS7Test.qcow2 --import \
--network bridge:vswitch01,model=virtio,virtualport_type=openvswitch,target=CentOS7-1_01 \
--os-type=linux --os-variant=rhel7 --noautoconsole

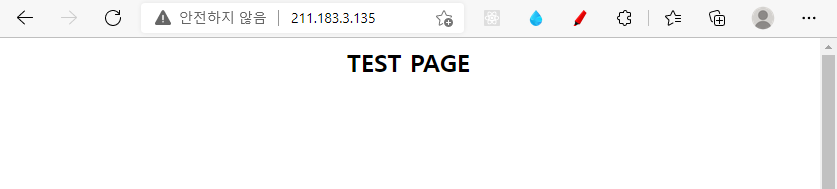

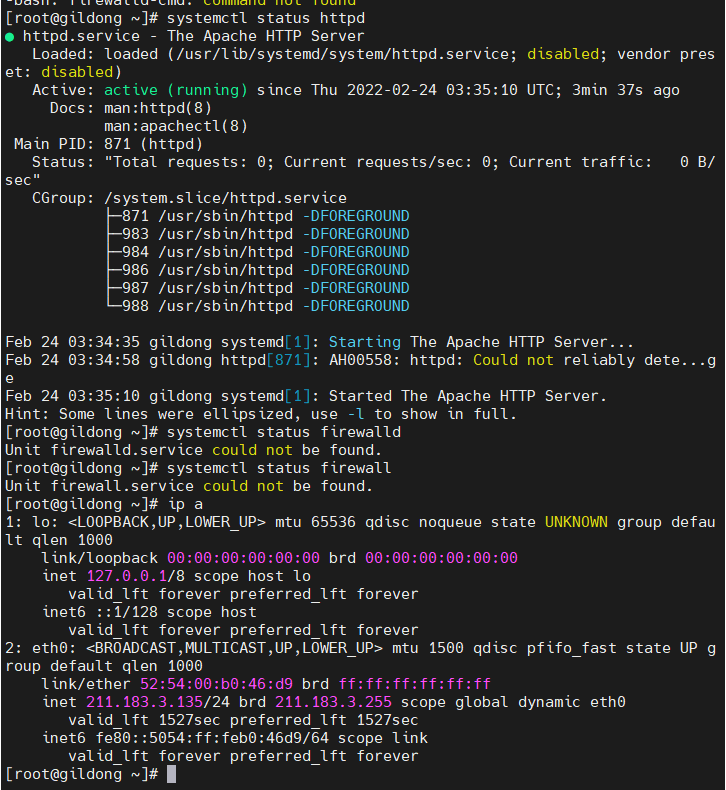

들어가서 보니 httpd도 정상 동작중이기 떄문에 한번 웹 페이지 접속을 해보자



접속된다

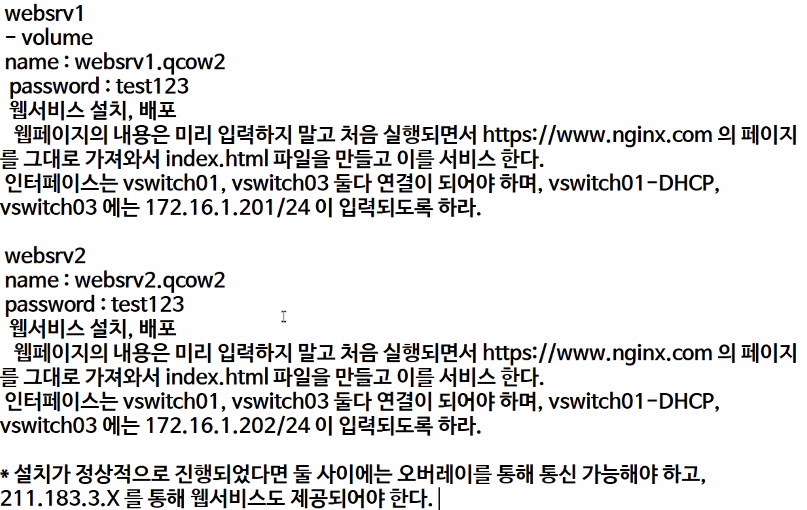

Quiz. 아래의 조건에 맞는 인스턴스를 설치, 배포하라.
